Dans les secteurs de fabrication de précision tels que les séparateurs de batteries lithium-ion et les films optiques haut de gamme, la précision dimensionnelle desTubes centraux en ABSdétermine directement le taux de rendement de la ligne de production et le taux d’utilisation des équipements.
Chaque aspect d'un tube central en ABS conforme, du diamètre interne et de l'épaisseur de paroi à la longueur et à la rectitude, doit être soumis à des tests rigoureux. Aujourd'hui, JSHKCORES vous emmène dans le laboratoire de contrôle qualité pour voir comment un tube central en ABS de haute précision est « mesuré » selon les spécifications.

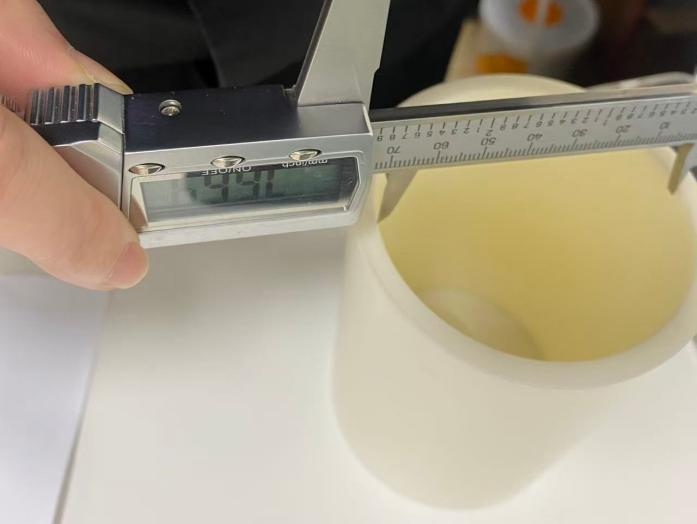

Mesure du diamètre interne des tubes centraux en ABS : ajustement précis sur mandrins expansibles à l'air
Le diamètre interne est la dimension clé pour l’ajustement entre le tube central en ABS et le mandrin expansible à l’air de l’équipement. Lors de la mesure, un micromètre interne ou un pied à coulisse de haute précision est généralement utilisé. Les opérateurs doivent insérer les mâchoires de mesure dans le tube et sélectionner plusieurs sections transversales à l'ouverture du tube et à mi-chemin le long du corps du tube. À chaque section transversale, des mesures doivent être prises au moins deux fois dans des directions mutuellement perpendiculaires et la moyenne arithmétique doit être calculée. Pour les noyaux de tubes à membrane spécialisés nécessitant une précision extrêmement élevée, des jauges limites lisses (jauges de passage et de non-passage) sont également utilisées pour une inspection rapide afin de garantir que la tolérance du diamètre intérieur est strictement contrôlée dans la plage standard, évitant ainsi le desserrage ou le blocage lorsque le tube est monté sur la machine.

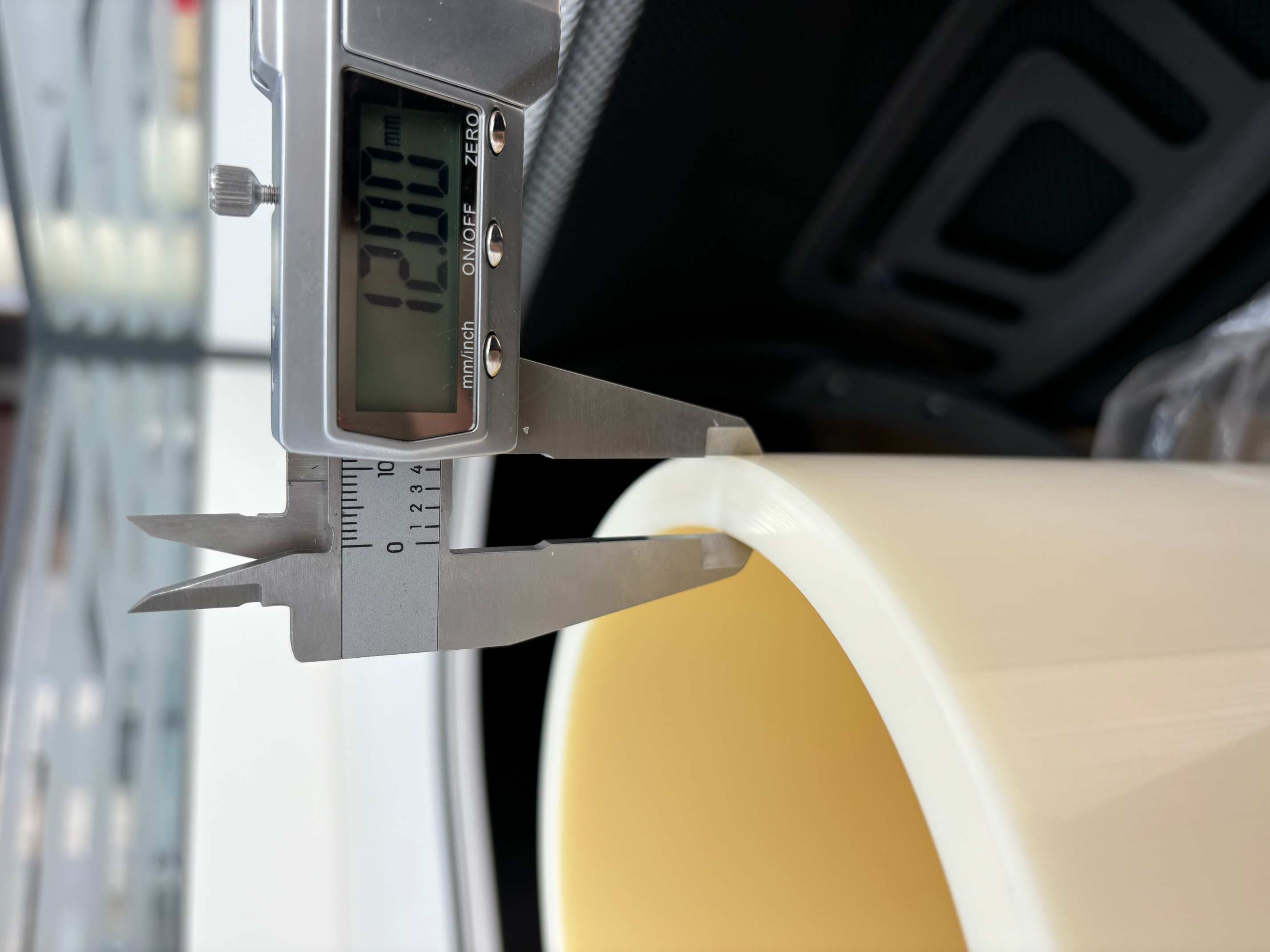

Mesure de l'épaisseur de paroi des tubes centraux en ABS : appliquer une force uniformément ; prendre plusieurs mesures
L'uniformité de l'épaisseur de paroi affecte directement l'équilibre des contraintes du tube enroulé lors d'un fonctionnement à grande vitesse. Les mesures sont prises en fixant un micromètre directement sur la section transversale de la paroi du tube. Au moins six à huit points de mesure doivent être sélectionnés uniformément sur la circonférence du tube, en évitant la ligne du moule. Les valeurs maximales et minimales sont enregistrées et la moyenne calculée pour garantir que les écarts d'épaisseur de paroi sont maintenus à ± 0,2 mm.
Mesurer la longueur d’un tube enroulé en ABS : Assurer un alignement parfait au millimètre près
Mesurer la longueur peut paraître simple, mais cela ne laisse aucune place à la négligence. Placez le tuyau enroulé en ABS naturellement et droit sur une surface plane et utilisez un ruban à mesurer en acier calibré pour mesurer la distance entre les extrémités les plus extérieures le long de l'axe du tuyau. Lors de la mesure, assurez-vous que votre ligne de vue est perpendiculaire à l’échelle, avec une précision au millimètre près. N'étirez pas ou ne comprimez pas artificiellement le tuyau pour garantir que chaque tube central s'aligne parfaitement avec l'équipement de la ligne de production. En règle générale, la tolérance de longueur pour un tube central en ABS de six pouces est comprise entre ± 0,2 mm.
Mesure de rectitude et de rondeur des tubes centraux ABS
Dans des conditions d'enroulement à grande vitesse de plusieurs centaines de mètres par minute, la rectitude et la rondeur (ellipticité) des tubes centraux en ABS sont des indicateurs clés pour éviter le plissement et la rupture de la membrane. Pour mesurer la rectitude, placez le tube central sur un bloc en V et déplacez un comparateur le long de la direction axiale du tube pour lire la différence entre les lectures les plus élevées et les plus basses ; Pour mesurer la rondeur, plusieurs points de mesure sont répartis uniformément autour de la circonférence au niveau de la même section transversale, et la différence entre les diamètres extérieurs maximum et minimum est calculée. Les principales entreprises du secteur ont établi des normes qui contrôlent strictement l'ellipticité circulaire extérieure des tubes de 6 pouces à 0,3 mm près, avec une rectitude atteignant 0,15 mm/m, supprimant ainsi le faux-rond radial et le désalignement axial à la source.
Il convient de noter que, en tant que thermoplastique, les dimensions de l’ABS sont affectées par la température ambiante. Par conséquent, avant toute mesure de précision, les échantillons doivent subir un conditionnement minutieux dans un environnement de laboratoire standard (température 23 °C ± 2 °C, humidité relative 50 % ± 10 %) afin d'éliminer les erreurs causées par la dilatation et la contraction thermiques, garantissant ainsi l'exactitude et la fiabilité des données de test.
De la réception des matières premières à l'expédition des produits finis, chaqueTube central en ABSsubit une série d’« inspections » dimensionnelles rigoureuses chez JSHKCORES. C’est précisément cet engagement inébranlable envers les tolérances au niveau du micronJiangsu Hongkai Plastic Technology Co., Ltd.qui offre l’assurance la plus solide pour les lignes de production à grande vitesse des clients en aval.
